產品介紹：
德國 SCANLAB AG 是提供激光偏轉和三維定位掃描解決方案的OEM制造商。掃描振鏡在密封殼體中集成了多種掃描元件。標準電子接口可證與電源和控制器直接連接。致力于為客戶提供用于三維激光束偏轉、定位和導向的掃描解決方案
公司的掃描振鏡、掃描系統以及控制解決方案均為德國設計制造，其性能卓越、響應快速、精密可靠，達到了全球最高質量標準。公司的掃描頭和系統解決方案已成功應用于工業材料處理、電子、食品飲料等行業以及生物和醫療技術等領域。
25 年來，SCANLAB 在電子、機械和光學等領域不斷開拓發展，與客戶和激光技術用戶之間保持相互信賴的合作關系，從而牢固確立了自己的國際技術領先地位。
多孔徑選擇，高功率兼容，高速高精，
是工業激光材料處理領域中靈活、可靠且經濟高效的理想解決方案

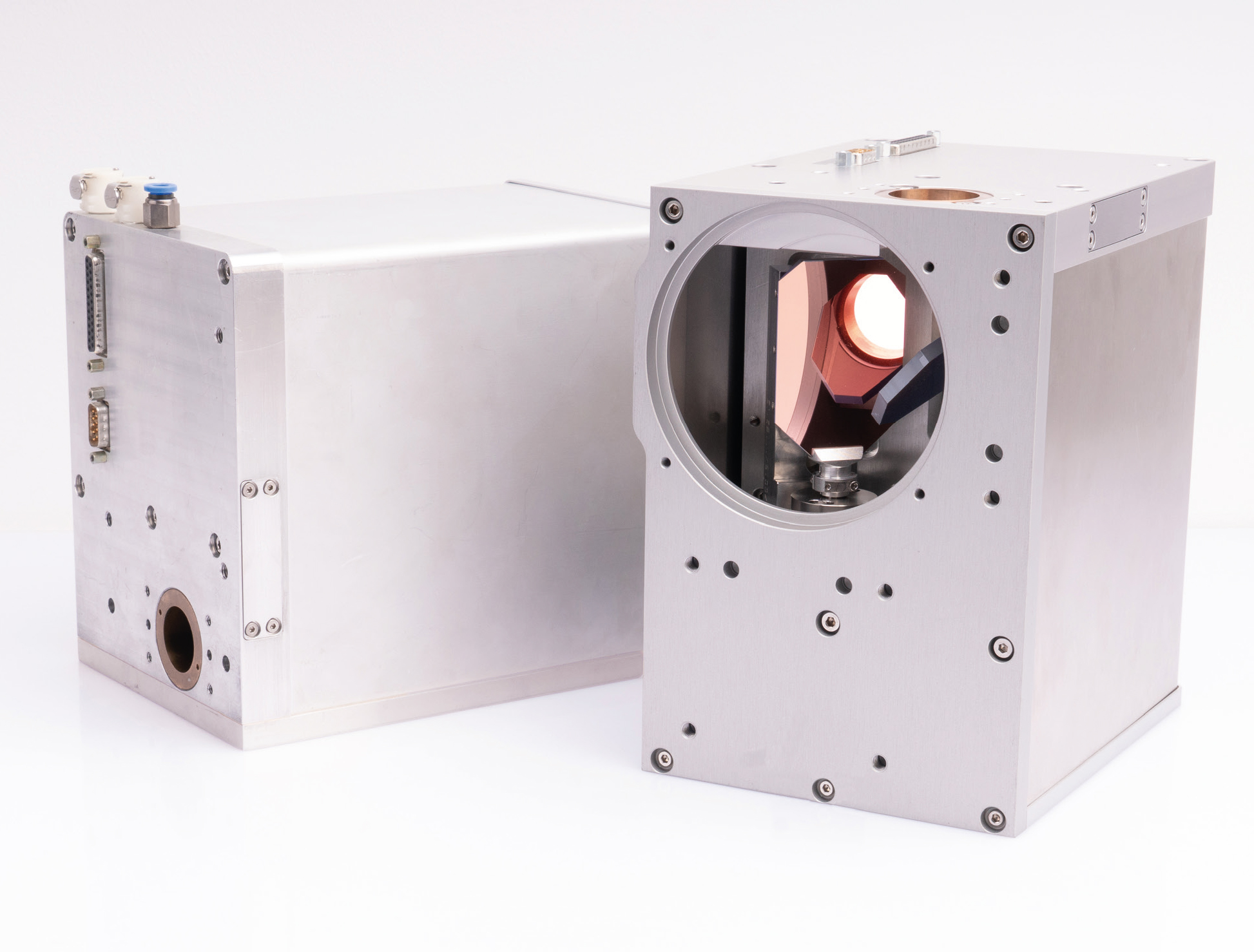

hurrySCAN掃描頭以緊湊結構與多元高性能——為幾乎所有工業激光材料加工應用提供靈活適配性，同時兼具卓越的成本效益。
該系列掃描頭提供多種動態性能等級，孔徑范圍覆蓋7毫米至30毫米，可滿足客戶多樣化的實際需求。
小孔徑hurrySCAN系統具備超常動態性能與高精度特性，書寫速度最高可達1000字符/秒；大孔徑掃描頭則專為數千瓦級高功率激光的高速加工而設計，并能實現極小的聚焦光斑。
創新解決方案賦能多元應用場景
hurrySCAN系列配備采用模擬位置檢測技術的多種振鏡系統。標準版及II系列可實現高速高精度加工，III系列則搭載SCANLAB頂級模擬振鏡系統，提供尤為出色的精度指標。
光學部件
提供適用于所有典型激光類型和工作范圍的掃描鏡和帶優化支架的物鏡。
冷卻
hurrySCAN 20 和 30 掃描頭為入口孔徑、電子設備和振鏡掃描器提供水冷接口，并對偏轉鏡進行風冷。這確保了恒定的工作條件和出色的長期穩定性，從而即使在高激光功率應用中也能保證可靠運行。
選項
varioSCAN II：升級至 3 軸掃描系統
可作為不帶外殼的掃描模塊提供（hurrySCAN 30 除外）
水冷和風冷（hurrySCAN 20 和 30 的標準配置）
用于光學過程監控的相機適配器
控制
該系列的所有掃描頭都配備了模擬或數字標準接口，可通過 SCANLAB 的 RTC 控制板輕松控制。
安裝 provisions
hurrySCAN 20 和 30 外殼光束入口側的螺紋孔和非螺紋孔便于掃描頭的安裝和光纖輸出的安裝。
在光束出口側，提供螺紋孔用于安裝附加組件，例如交叉氣流（cross jets）、照明、距離傳感器或熱屏蔽罩。
質量
SCANLAB 掃描頭的高質量是多年開發和制造振鏡掃描器及掃描系統經驗的結果。此外，每個掃描系統在獲準發貨給客戶之前，都必須首先通過 SCANcheck 老化測試。
| 型號 | hurrySCANII | hurrySCAN |
| 孔徑 [mm] | 7 | 20 | 30 |
| 跟蹤誤差 [ms] | 0.11 | 0.35 | 0.55 |
| 階躍響應時間滿量程的 1% [ms] | 0.23 | 0.80 | 1.20 |
| 階躍響應時間滿量程的 10% [ms] | - | 2.50 | 4.50 |
| 標刻速度 [m/s] | 3.5 | 1.0 | 0.7 |
| 定位速度 [m/s] | 15.0 | 6.0 | 3.0 |
| 良好書寫質量 [字符/秒, cps] | 1100 | 320 | 220 |
| 高書寫質量 [字符/秒, cps] | 800 | 210 | 150 |
| 長期漂移 (8小時漂移) | < 0.3^(3) | < 0.6^(4) | < 0.6^(4) |
| 重量 [kg] (無物鏡) | 約 3.0^(5) | 約 5.8 | 約 5.8 |
通用規格
| 重復性 (RMS) | < 2 |
| 定位分辨率 [bit] | 18^(6) |
| 典型掃描角度 | ±0.35 |
| 增益誤差 | < 5 |
| 零位偏移 | < 5 |
| 正交性誤差 | < 1.5 |
| 非線性度 | < 3.5^(7) |
| 電源要求 | ±(15+1.5) V DC, 最大 3 A (hurrySCAN 20 和 30 最大 6 A) |
| 數字版本 | SL2-100 或 XY2-100 |
| 模擬版本 | ±4.8 V |
| 工作溫度 [°C] | 25 °C ± 10 °C |
| 冷卻選項 | 水冷、風冷 |
更多詳細參數請聯系我們
