產品介紹：
Optotune是開發和制造工業成型的有源光學組件，使全球各地的客戶能夠創新發展。成立于2008，核心技術為焦點可調透鏡，這是受人眼啟發的工作原理。Optotune的產品線進一步添加了激光散斑減少器，2D反射鏡，可調諧棱鏡和光束移位器。由于對光學和機械的深刻理解以及對科技的熱愛，optotune是解決傳統光學器件問題的專家。

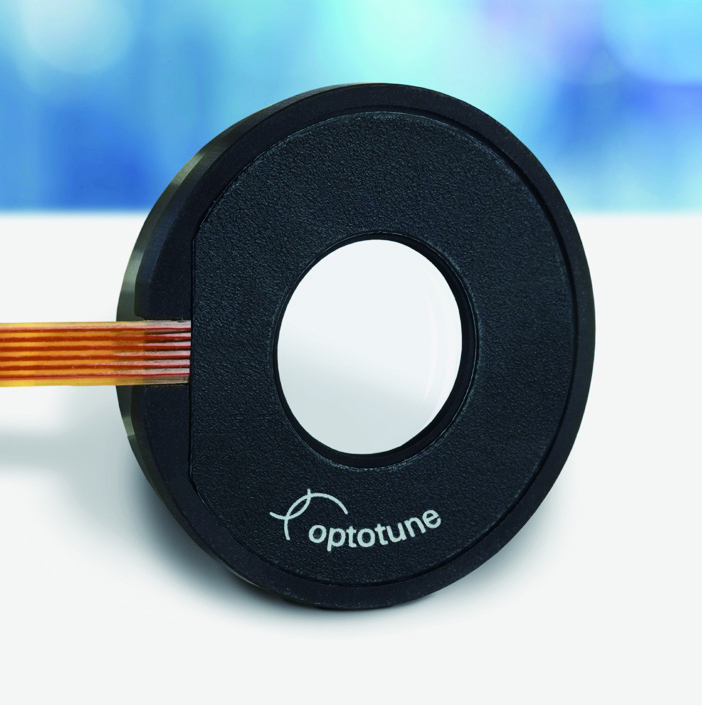

緊湊型EL-12-30-TC液態鏡片專為光學系統的原始設備制造商（OEM）集成而設計，適用于多種應用場景。該產品基于成熟的形變透鏡技術，通過施加電流調節透鏡曲率，可在數毫秒內將焦距調整至目標值。采用"推挽式"結構設計，可實現從凹面到凸面的曲率偏轉。搭載經市場驗證的音圈技術執行器，使EL-12-30-TC液態鏡片具有卓越的可靠性和穩健性，即便在惡劣環境及寬溫范圍內也能穩定工作。
主要規格
通光孔徑 | 11.6 | mm |
光焦度范圍(25°C, ±250 mA) | -6 to +10 | dpt |
零電流時光焦度 (25°C, 典型值) | -1 to +2 | dpt |
波前誤差（@525nm，0mA） | 0.15 / 0.23 | λ RMS |
鏡片類型 | 平凸to平凹 |
|
折射率及阿貝值 | nD = 1.45 / ν = 55 |
|
響應時間（典型值為30°C，0至+/- 250mA步長） | 3 | Ms |
設置時間（典型值為30°C，0至+/- 250mA步長） | 10 ms（帶信號調理）
20 ms（矩形階躍） | ms |
壽命 | >1000000000 |
|
工作溫度 | -20~65 | ℃ |
存儲溫度 | -40~85 | ℃ |
重量 | 10.5 | G |
電氣規格
| 額定控制電流 | -250 至 250 | mA |
絕對最大控制電流 | -300 to 300 | mA |
電機線圈電阻 @ 25°C | 15 | Ω |
(對應 5 D 調節范圍, ±60mA) | 55 | mW |
最大功耗 (@ 250 mA) | 11 | Ω |
存儲器 | ON Semiconductor: CAT24C64C4CTR (或同類產品) |
|
| 溫度傳感器 | Maxim Integrated: MAX31875R2TZS+T (或同類產品) |
|
| 絕對最大電壓(線圈) | 6 | V |
絕對最大電壓(存儲器 & 傳感器) | 4 | V |
可用標準產品概述
標準產品 | 變化范圍 | 頂線 | 底線 |
EL-12-30-TC-VIS-16D | -6 to 10 dpt | 無 | 無 |
外殼和適配器組合
EL-12-30-TC配有黑色金屬外殼。其電氣連接與計算機通信通過側面的FFC柔性扁平電纜實現。此外，客戶也可通過外殼側面的ZIF-FFC滑動連接器安裝自定義的FFC電纜。相關機械結構圖如圖1所示。

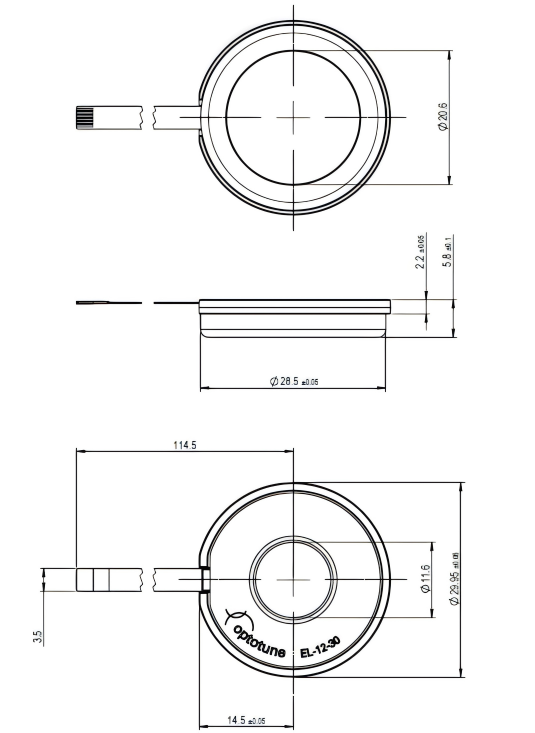

圖1：EL-12-30-TC 結構圖
電氣連接
EL-12-30-TC（不帶轉接板）的電氣連接采用一條6引腳FPC柔性線路，適用于Molex 503480-0600型號或同等規格的連接器。其中兩個引腳用于連接鏡片的驅動線圈，其余四個引腳則用于連接溫度傳感器和EEPROM存儲器的I2C總線。

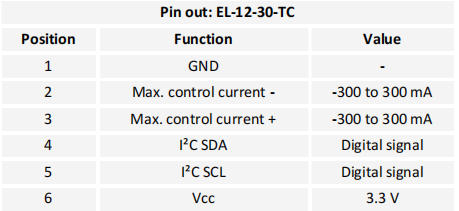

EL-12-30-TC 電氣柔性連接示意圖
圖3：電氣元件與地址分配
液態鏡片工作原理
EL-12-30-TC 的工作原理基于 Optotune 成熟的形變聚合物透鏡技術。如圖4所示，構成透鏡的核心部分包含一種光學流體，該流體由彈性聚合物膜密封。一個電磁驅動器用于對容器施加壓力，從而改變透鏡的曲率。通過改變流經驅動器線圈的電流，即可精確控制透鏡的光焦度。

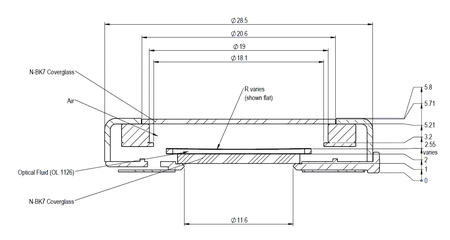

圖4：EL-12-30-TC 外殼中嵌入的、填充光學流體的密封鏡片容器工作原理示意圖
光功率與電流關系
如圖5所示，EL-12-30-TC 的光功率隨正向電流增大而增大，隨負向電流增大而減小。當以絕對最大控制Optotune的鏡頭驅動器時，其光功率范圍會進一步擴大，但必須考慮由此產生的顯著發熱問題。

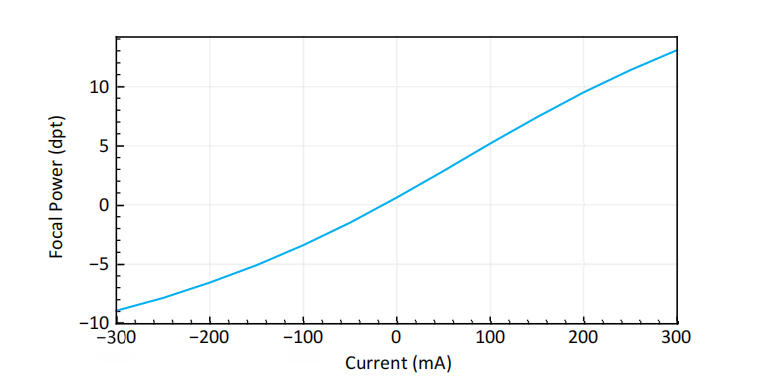

圖5：光功率（單位：屈光度）與電流關系典型曲線
傳輸范圍
光學流體與膜材料在400至2500納米波長范圍內均具有高透光性。由于膜具有彈性，無法采用標準工藝進行鍍膜，因此會產生約3-4%的反射率。保護玻璃可根據需要進行鍍膜處理。圖6展示了標準寬帶增透膜對應的透射光譜曲線。
圖6：標準EL-12-30-TC的透射光譜
波前質量
如圖7所示，典型波前誤差隨光焦度變化而呈現規律性波動。不同透鏡單元的波前質量存在個體差異，我們可根據客戶需求提供特定規格的產品。透鏡在0至5屈光度范圍內通常能實現最優的波前性能。當透鏡處于直立狀態（光軸水平）工作時，必須加上Y-coma項，導致波前誤差達到0.2-0.25λ RMS量級。這種重力引起的Y軸彗差與透鏡通光孔徑、液體密度及膜層機械特性密切相關，我們可根據客戶需求對該參數進行專項優化。

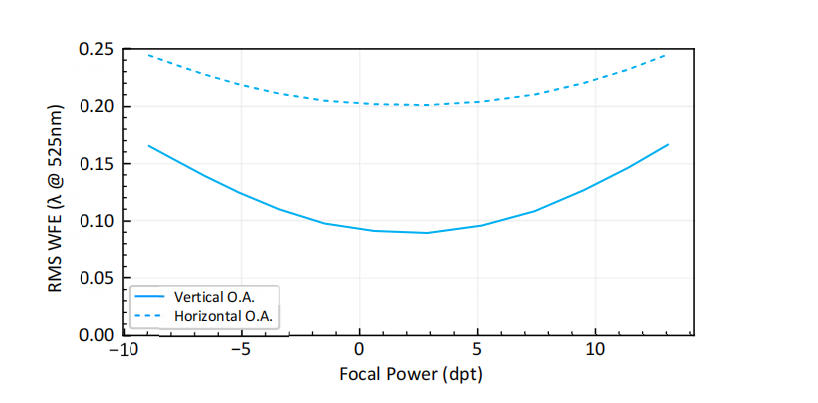

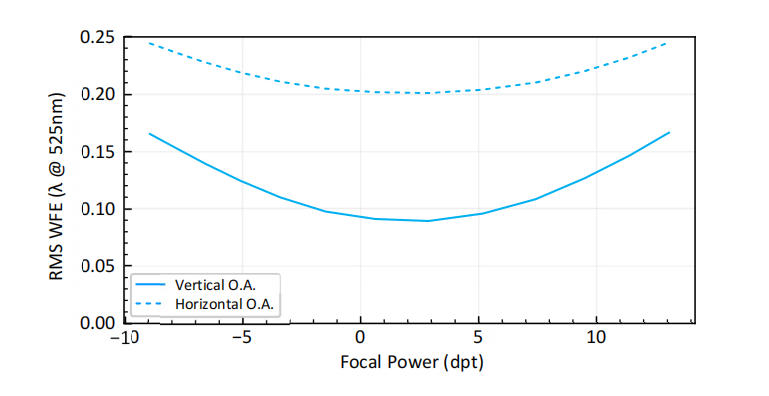

圖7：EL-12-30-TC在光軸垂直與水平狀態下的典型波前誤差隨光焦度變化關系
（測試波長525nm，測量范圍覆蓋80%通光孔徑）
響應時間
基于矩形階躍信號測試，EL-12-30-TC 具備約 3 毫秒的快速響應時間及約 20 毫秒的穩定時間。在啟用信號調理功能后，穩定時間可縮短至約 10 毫秒。

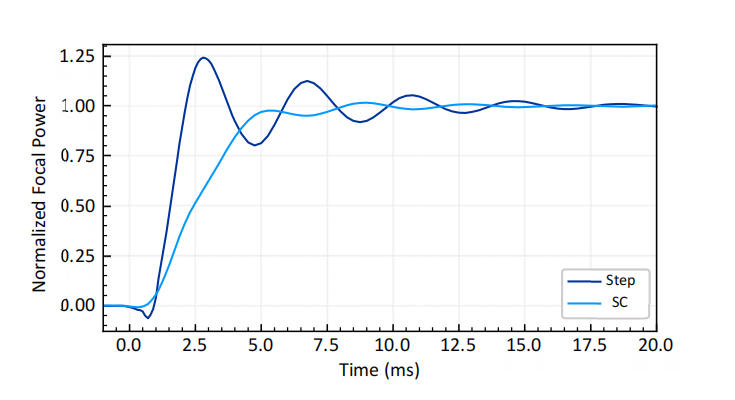

圖8：穩定時間可通過信號調理（SC）技術提升
圖9：室溫環境下測得的不同電流階躍對應的光焦度響應曲線

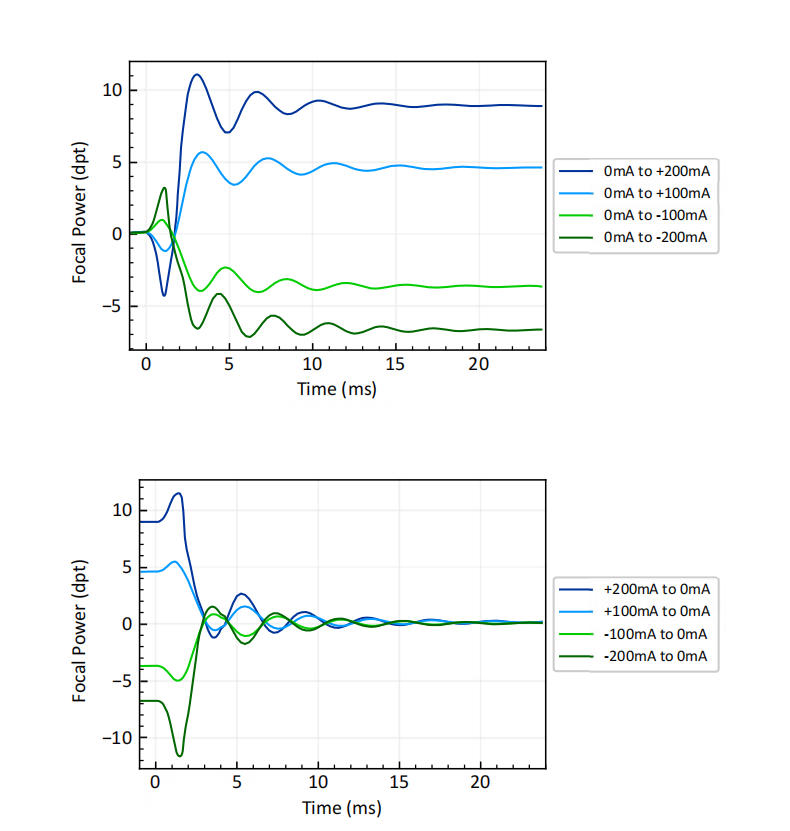

圖9：EL-12-30-TC 對不同電流階躍的典型光焦度響應示意圖
（上圖：低電流到高電流的階躍序列；下圖：高電流到低電流的階躍序列）
頻率響應
圖10展示了透鏡在寬頻率范圍內的響應特性，可見在約275 Hz處存在一個共振峰。由于高階模態的激發會伴隨波前誤差增大，透鏡通常不宜在共振頻率附近進行成像應用。建議在施加電流階躍信號時，使用低通濾波器對150 Hz以上的頻率成分進行衰減，這樣可以有效抑制如圖9所示的激勵振蕩現象。

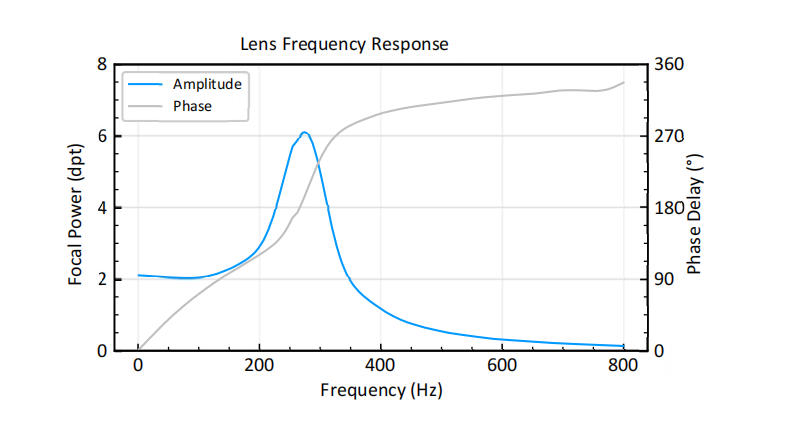

圖10：EL-12-30-TC 典型頻率響應與相位延遲特性曲線
（驅動電流幅值：-50 至 50 mA）
溫度影響
規格表中列出的光焦度長期漂移主要受殘余溫度效應影響。該溫度效應通過溫度敏感度S（屈光度/℃）進行量化，其表征的是每攝氏度引起的光焦度變化量。如圖11所示，敏感度S與光焦度之間呈現近似線性關系。當EL-12-30-TC與散熱裝置建立熱連接時，溫度效應通常可得到有效抑制——安裝結構本身即可作為散熱載體。采用大質量、高導熱系數的材料能顯著提升散熱效率。該透鏡在0至5屈光度范圍內工作時可實現最佳熱穩定性。
圖11：溫度敏感度隨光功率變化關系曲線
光學配置
可通過此鏈接獲取在Zemax光學設計軟件中模擬EL-12-30系列透鏡的光學模型。
自發熒光、雙折射與偏振效應
EL-12-30-TC既無自發熒光特性，也不產生雙折射效應，且不具任何偏振依賴性。
安全與合規性
本產品符合RoHS（《關于限制在電子電器設備中使用某些有害成分的指令》）和REACH（《化學品注冊、評估、許可和限制》）法規標準。客戶須自行確保產品集成及操作符合所有相關安全規范。
更多信息
如需了解更多光學、機械及電氣參數，請聯系我們
| 聯系方式： | 18820009681 |
| 產品經理： | 裴經理 |
壽命與可靠性
EL-12-30已通過表1所列的環境測試與加速老化測試項目。相關測試方法均參照ISO 9022《光學和光子學-環境試驗方法》國際標準執行。
| 測試項目 | ISO標準 | 狀態 |
|---|
機械循環測試
(2億次全量程循環，-200mA至+200mA，正弦波，20Hz) | - | 通過，持續測試中 |
機械沖擊測試
(500g, 1ms, 每個軸向3次沖擊) | 9022-30-08-1 | 通過 |
高溫存儲測試
(85±2°C, 相對濕度<40%, 2小時) | 9022-11-08-1 | 通過 |
低溫存儲測試
(-35±2°C, 16小時) | 9022-10-07-1 | 通過 |
濕熱循環測試
(55±2°C, 相對濕度90%-95%, 16小時) | 9022-12-07-1 | 通過 |
溫度沖擊測試
(-40°C至55°C, 2.5小時/循環, 轉換時間<20秒, 5個循環) | 9022-15-03-1 | 通過 |
主要應用：
機器視覺
顯微技術
綜合驗光儀
AR技術
夜視鏡
